CVXseries多機能打錠機として信頼と実績のあるフラッグシップモデル

・回転盤着脱による切り替え時間の短縮
・高速打錠による生産性の向上
・CIP/COPによる洗浄性の向上
・真空乾燥による洗浄時間の短縮
・コンテインメント仕様に対応可能
※用途・目的に応じて上記のオプションが選択可能です。

HT-CVX-MS型 中型打錠機
回転盤モジュールの着脱方式が充実

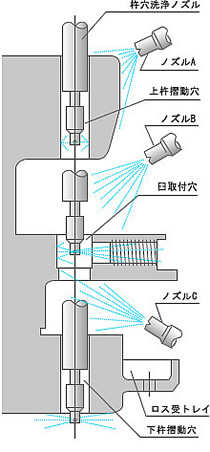

打錠ルーム内洗浄(CIP) スピンボール洗浄状態 洗浄後の機内状態

高圧洗浄での洗浄ノズルによる1〜2時間の洗浄と、真空ポンプユニットによる2時間前後の真空乾燥を実現

 ※温風乾燥対応仕様も選択可能です。
CIP(機内洗浄)用周辺機器 洗浄ポンプユニット 真空乾燥ユニット
ニーズに合わせた3タイプ
HT-CVX-SS型 小型打錠機 HT-CVX-MS型 中型打錠機 HT-CVX-LD型 複式打錠機
CVX-SS型打錠機、CVX-MS型打錠機、CVX-LD型打錠機
杵立数 20, 24, 29本 32, 38, 45, 49本 45, 55, 65, 71本
打錠径 φ5~φ19㎜ φ5~φ19㎜ φ5~φ19㎜
充填深さ 最大18㎜ 最大18㎜ 最大18㎜
錠剤厚み 最大5㎜ (平錠) 最大5㎜ (平錠) 最大5㎜ (平錠)
打錠圧力 最大49KN (5Tonf) 最大78.4KN (8Tonf) 最大78.4KN (8Tonf)
回転盤回転数 20~100min-1 20~120(100)min-1 20~80min-1
生産能力 最大174,000錠/時 最大352,800錠/時 最大681,600錠/時
主電動機 3.7㎾ 7.5㎾ 11㎾
回転盤PCD φ290㎜ φ460㎜ φ665㎜
外形寸法
(W×D×H)
750×830×1,760㎜ 950×950×1,795㎜ 1,250×1,340×1,795㎜
本体重量 約2,000㎏ 約3,500㎏ 約5,000㎏
